探傷室防護門簡介

一.概況

根據X、γ射線探傷室的建設計劃，結合國家有關電離輻射安全的要求及探傷衛生防護等方面標準，特別是國家環境保護總局環發（2007）8號文件的精神，我公司針對用戶提供的平面設計圖紙及實際需求，擬定探傷室防護門設計技術方案。

二.引用標準

《中華人民共和國職業病防治法》

國務院〈〈放射性同位素與射線裝置放射防護條例〉〉

衛生部〈〈放射工作人員防護管理辦法〉〉

GB/T5172-1985《粒子加速器輻射防護規定》

GBZ117-2006《工業X射線探傷衛生防護標準》

GBZ132—2008《工業γ射線探傷放射防護標準》

GWF02-88《射線防護器材防護質量管理規定》

GB18871-2002《電離輻射防護與放射源安全基本標準》

鋼結構手工電弧焊焊接工藝標準(501-1996)

注：本技術規范不論是否標注日期，均執行最新版本。

三．探傷室防護門的整體方案

根據探傷室的建設計劃，探傷室分別有工件出入防護大門一扇、迷宮電動防護門一扇，共有2個屏蔽門。

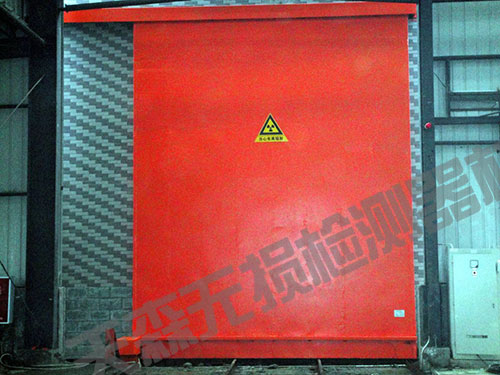

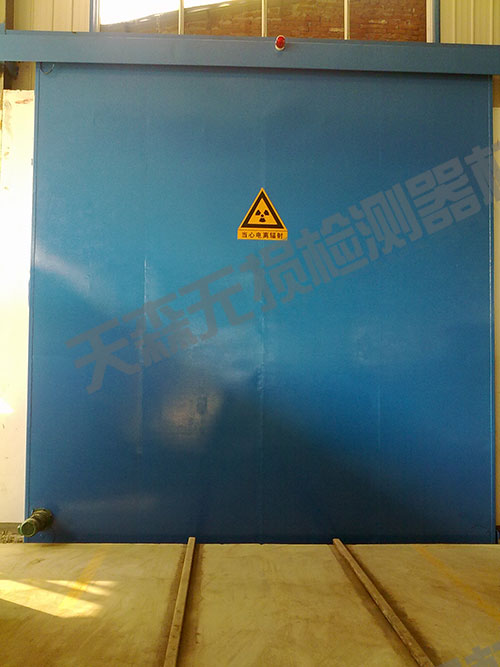

探傷室的工件大門設計為鋼+鉛板結構，在門洞前的地溝內安裝一條適合門體承重的軌道，大門門體底部左右兩側安裝主動輪箱和從動輪箱，門體上部設有導輪組，在墻體上部設有上部支撐架和上導軌，門體運行的兩個終點均設置有軟、硬限位及緩沖機構。門體采用擺線針輪減速機作為驅動機構，通過主動輪箱內齒輪間的嚙合來實現門體的左右移動，門體上導軌防止門體的左右傾斜，使門體平穩移動，軟、硬限位和緩沖機構保證門體精確的行程，以達到門體安全精確的開啟和關閉。

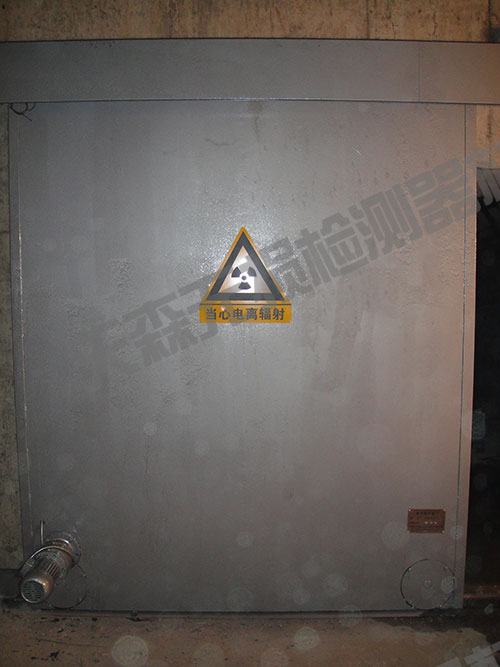

探傷室的迷宮防護門用型鋼結構復鉛制作。迷宮防護門采用平移電動門結構，設有上下導軌和門體傳動裝置。

為滿足電離輻射防護的安全要求，探傷室工件大門和迷道小門都和射線機形成安全聯鎖，防護門體外安裝有聲光警示燈和明顯的電離輻射警示標識。

探傷室工件大門是安裝在門洞口的地溝內，防護門體與探傷室四周墻體均存在有效的搭接寬度，減弱射線的泄露量，使防護門體能滿足環評的驗收。

大門門體由鋼結構焊接骨架組成，故障率低，維修成本低，使用壽命長。

大門門體運行由機械行程開關和電子接近開關雙重控制。探傷室防護門與室內射線源連接形成聯鎖裝置, 構成射線發生時防護門打不開的聯鎖控制系統。從而實現防護門不關閉,不報警，則射線機不能工作出束；當有射線產生時，防護門不能打開；防護門意外打開時，射線源馬上停止工作，保證操作安全。門體內鉛板為99.994%的1#鉛錠制作而成，對射線的吸收率強，保證對射線防護的安全。門洞以外的地溝部分均制作1m高防護欄桿，防止門體運行過程中有人進入地溝。

本防護大門主要支撐在地溝的軌道上，滾輪箱安裝在門體底部，滾輪左右移動平穩，再加上導向輪組的導向，大門運行、啟閉均處于垂直狀態，平穩可靠。

大門啟閉由點動和自動控制系統控制，按動按鈕即可。

門體上的減速機、主動輪箱和從動輪箱等全部有維修空間，門體一側設有維修爬梯，直接通向門體頂部，便于日常維護與保養。

四、安全裝置

4.1工作狀態顯示系統

 防護門上方應安裝工作狀態指示燈(聲光報警)，屏蔽門上顯著位置處貼醒目的電離幅射標志牌。

4.2安全聯鎖

防護門（包括大門和迷道小門）與探傷室內X射線機連接形成高壓聯鎖, 保證防護門不關閉，射線機不能出束，只有在所有防護門都關閉后，探傷機才能具備工作條件，如果意外防護門打開，則探傷室中斷出束。大門門體運行由機械行程開關和電子接近開關雙重控制。探傷室防護門與室內射線源連接形成聯鎖裝置, 構成射線發生時防護門打不開的聯鎖控制系統。從而實現防護門不關閉,不報警，則射線機不能工作出束；當有射線產生時，防護門不能打開；防護門意外打開時，射線源馬上停止工作，保證操作安全。

4.3行程控制

為保證防護門安全運行，防護門設置必要的行程限位開關。

4.4監控系統

探傷室內側（包括迷道側）安裝有高清紅外線攝像監控裝置，探傷室內三側面（大門側除外）和迷道側四位一體獨立控制，能夠對探傷間實現無死角觀察，確保不發生誤操作。顯示屏用19寸三星LED顯示屏，外帶500G刻錄硬盤，能連續監控15天，并對30天內的數據進行刻錄保存。監控為飛利浦高清紅外遠程監控，圖像清晰，能見度高，整個監控裝置與門體連接，起到連鎖作用。

4.5通風系統

探傷室內通風系統由兩部分組成：進風系統和排風系統。進風位置一般位于探傷室頂部，由離心式風機引入新風；排風系統一般位于探傷室底部，由軸流風機排出含有電離輻射的臭氧層。進風與排風同時進行，實行探傷室內的換氣目的，常用離心式風機為2KW功率，軸流風機為1.5KW功率，實現有效換氣為1500m³-2000m³/H。風機的電源控制可接入大門配電柜，實行聯鎖控制，探傷機工作時，風機也同時工作，探傷機停止時，風機也停止工作。風機的電源控制也可獨立接入操作室，按實際需要而開關。

      4.6總控系統

           一般大小門有獨立的電控柜，對門體的總控制電源在配電柜里，而對整個探傷室內動力控制的總配電柜位于操作室內，是個獨立結構。
